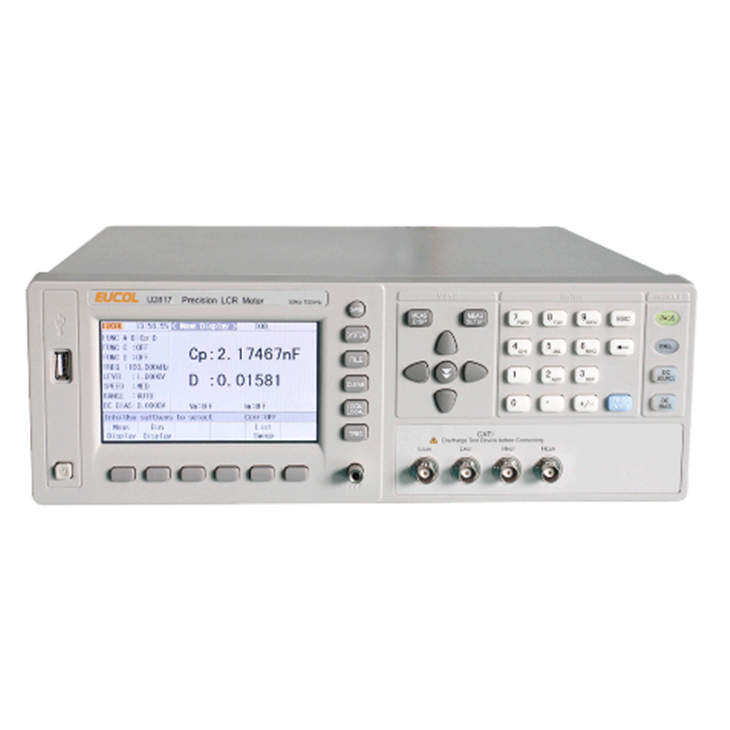

產品型號： U2817 精密LCR數字電橋
測試頻率： 50Hz – 100kHz, 16個典型頻率
基本精度： 0.05%
測試電平： 0.1V, 0.3V, 1.0V
測試速度： 快速: 65, 中速: 10, 慢速: 5 (次/秒)
內部偏置： 無
輸出阻抗： 10Ω, 30Ω, 100Ω
| 工作溫度、濕度 | 0°C－40°C, ≤90%RH | |
| 電源要求 | 電壓 | 99V - 242V |
| 頻率 | 47.5Hz－63Hz | |
| 功耗 | ≤ 60 VA | |
| 尺寸(W×H×D) | 350mm×120mm×360mm | |
| 重量 | 約3.5 kg | |
| 測量功能 | ||
| 測量參數 | |Z|,C,L,R, X, |Y|,B,G,D,Q,θ | |
| 基本精度 | 0.05% | |
| 測試速度 | 快速: 65, 中速: 10, 慢速: 5 (次/秒) | |
| 等效電路 | 串聯, 并聯 | |
| 量程方式 | 自動, 保持 | |
| 觸發方式 | 內部、手動、自動DUT、外部、總線 | |
| 校正功能 | 開路/短路/負載， 32點點頻清零（U2817無） | |
| 圖形掃描 （選件） | 頻率、電平、偏置電壓/電流、DC源 （ 僅U2817A可選配） | |
| 列表掃描 | 10點頻率、電平、偏置電壓/電流、DC源(U2817無) | |
| 顯示器 | 480*272，5寸TFT彩屏 | |
| 存儲器 | 內部100組，外部U盤500組 | |
| 測試信號 | ||
| 測試頻率 | U2817A | 50Hz – 100kHz, 分辨率：1mHz |
| U2817 | 50Hz – 100kHz, 16個典型頻率 | |
| 輸出阻抗 | 10Ω, 30Ω, 100Ω | |
| 測試電平 | U2817A | 10mV – 2V，分辨率：1mV |
| U2817 | 0.1V, 0.3V, 1.0V | |
| 內部直流偏置源 | U2817A | 0V/1.5V/2.0V/4.0V/5.0V |
| U2817 | 無 | |
| 內置直流源（選件） | -10V - +10V, 分辨率2.5mV | |
| 測量顯示范圍 | ||
| |Z|, R,X | 0.01mΩ - 99.9999MΩ | |
| |Y|, G, B | 0.0001uS – 999.999S | |
| C | 0.00001pF – 99.9999mF | |
| L | 0.00001μH – 99.9999kH | |
| D | 0.00001 - 9.99999 | |
| θ(Deg) | -179.9° – 179.9° | |
| θ(Rad) | -3.14159 – 3.14159 | |
| Q | 0.01 - 99999.9 | |
| Δ% | -999.99% - 999.99% | |
| 比較器和接口 | ||
| 比較器 | 10檔分選，BIN0 – BIN9，NG,AUX, PASS/FAIL LED顯示 | |
| 接口 | RS232C/USB-HOST/USB-CDC/ USB-TMC/HANDLER/GPIB（選件） | |
