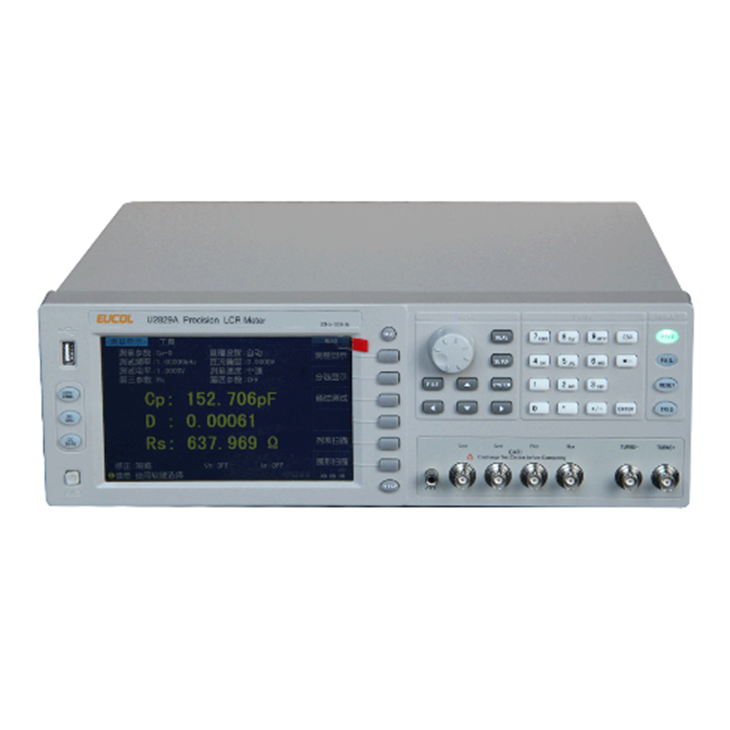

產品型號： U2829A 精密LCR數字電橋
測試頻率： 20Hz–300kHz, 分辨率: 1mHz
基本精度： 0.05%
測試電平： 5 mV－2V, 分辨率: 1mV
測試速度： 快速:9ms, 中速: 67ms, 慢速: 187ms
內部偏置： -5V – +5V, 分辨率: 1mV
輸出阻抗： 10Ω/CC , 25Ω ,50Ω , 100Ω
簡要介紹:
U2829系列LCR數字電橋是新一代高精度、寬測試范圍、6位測試時分辨率的阻抗測量儀器。該儀器可提供20Hz-1MHz的測試頻率，5mV~10V的測試電壓。內置典型直流偏壓，可滿足元件與材料的所有測量要求。為產線質量保證、進貨檢驗及實驗室的高精度測量提供了保證。儀器所提供的Handler、RS232C、GPIB等接口以及完善的命令系統可以輕松的實現測試系統的組建。
性能特點:
■ 7英寸16:9 TFT LCD顯示器，分辨率800*480
■ 最高測試頻率1MHz，分辨率1mHz
■ 最高達9ms/次的測試速度
■ 測試信號幅度范圍：標準型5mV — 2V；增強型5mV – 10V
■ 基本測試精度：0.05%
■ 連續曲線掃描/圖形分析功能
■ 開路/短路/負載校準
■ 可選配±100mA、±10V偏置電壓源、0 – 1A偏流源
■ 儀器內部100組，U盤500組文件存儲與調用
■ 支持測試數據和屏幕圖形以多種格式存儲于U盤
■ 多種文件搜索模式：模糊搜索、精確搜索和條碼搜索等
■ 豐富的接口：RS232C,USBTMC,USBCDC,HANDLER,GPIB
■ 儀器配有BNC觸發，可快速實現外部腳控開關聯接，符合LXI標準，可快速組建測試系統
| 系統特性 | |||||
| 測試頻率及功能 | U2829A | 20Hz – 300kHz | 連續頻率，分辨率：1mHz | ||
| U2829B | 20Hz – 500kHz | ||||
| U2829C | 20Hz – 1MHz | ||||
| 測量功能 | |||||
| LCR測試參數 | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ ,DCR | ||||
| 基本準確度 | 0.05% | ||||
| 測量時間（≥10kHz） | 快速:9ms/次, 中速: 67ms/次, 慢速: 187ms/次 | ||||
| 等效電路 | 串聯, 并聯 | ||||
| 量程方式 | 自動, 保持, 手動選擇 | ||||
| 觸發方式 | 內部, 手動, 外部，總線 | ||||
| 平均次數 | 1—255 | ||||
| 延時時間 | 0—60s, 以1ms步進 | ||||
| 校準功能 | 開路 / 短路點頻、全頻清零，負載校準 | ||||
| 列表掃描 | 40點頻率、電平、偏置電壓/電流 | ||||
| 圖形掃描 | 頻率、電平、偏置電壓/電流 | ||||
| 測試信號 | |||||
| 測試信號電平 | 5 mV－2V（標準型）；5mV – 10V(增強型), 自動電平范圍：5 mV－1 V 精度：5% , 分辨率：1mV | ||||
| 輸出阻抗 | 10Ω/CC , 25Ω ,50Ω , 100Ω | ||||
| 直流偏置(內置) | -5V – +5V連續，準確度：1% | ||||
| 測量顯示范圍 | |||||
| |Z|, R, X | 0.00001 Ω — 99.9999 MΩ | ||||
| DCR | 0.00001 Ω — 99.9999 MΩ | ||||
| |Y|, G, B | 0.00001μS — 99.9999 S | ||||
| C | 0.00001 pF — 9.9999 F | ||||
| L | 0.00001 μH — 99.9999 kH | ||||
| D | 0.00001 — 9.99999 | ||||
| Q | 0.00001 — 99999.9 | ||||
| θ (DEG) | -179.999o — 179.999 o | ||||
| θ (RAD) | -3.14159 — 3.14159 | ||||
| Δ% | -999.999% — 999.999% | ||||
| 其它 | |||||
| 比較器 | 十檔分選，檔計數 | ||||
| 存儲器 | 內部100組，U盤500組文件 | ||||
| 接口 | RS232C，USBTMC, USBCDC, Handler， GPIB(選件) | ||||
一般規格:
| 工作溫度、濕度 | 0°C－40°C, ≤90%RH | |
| 電源要求 | 電壓 | 198V－242V |
| 頻率 | 47.5Hz－63Hz | |
| 功耗 | ≤ 80 VA | |
| 體積(W×H×D) | 400mm×132mm×350mm | |
| 重量 | 約10 kg | |
